CNC선반조 완벽 가이드: 정밀 가공을 위한 종류별 특징 및 관리법

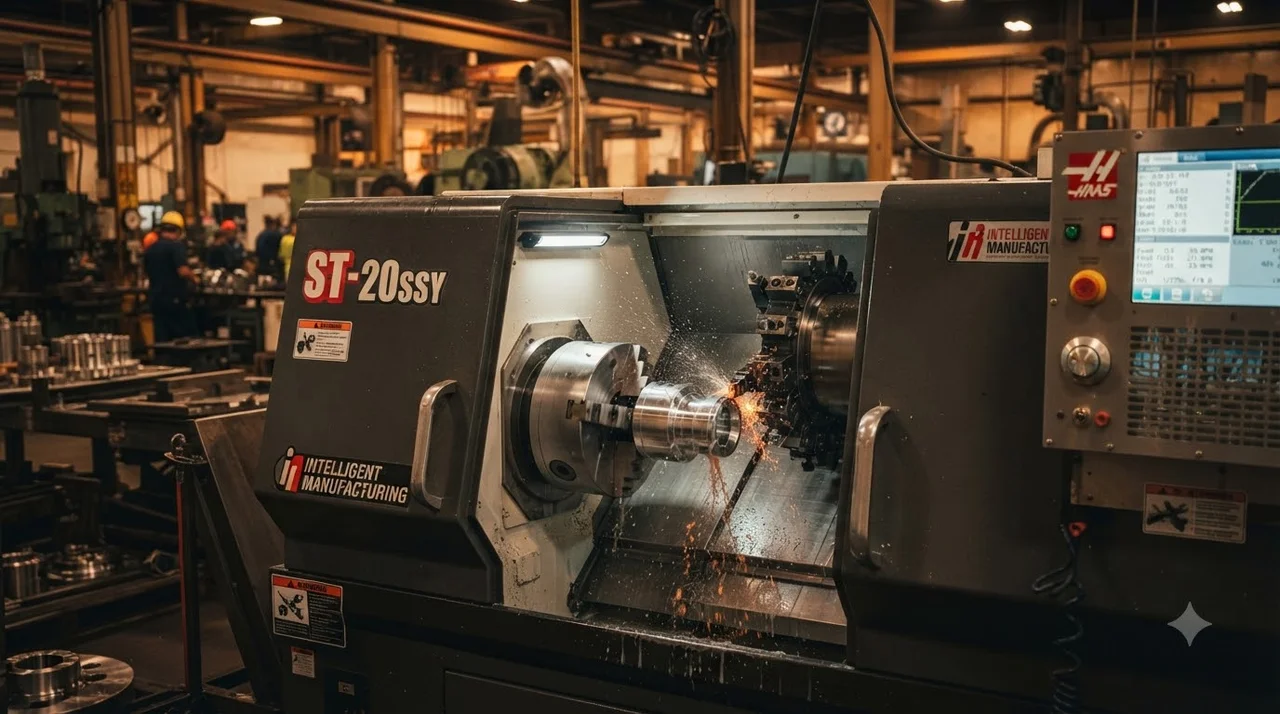

CNC 가공 현장에서 가장 많이 사용하는 부품 중 하나가 바로 CNC선반조입니다. 처음 작업을 시작할 때 어떤 조(Jaw)를 선택해야 할지 고민되시죠? 단순히 물건을 잡는 역할만 하는 것 같지만, 사실 선반조는 가공물의 런아웃(Run-out)을 결정하고 진동을 억제하며 표면 조도를 완성하는 아주 중요한 역할을 합니다. 특히 대량 생산이나 고정밀 부품 가공에서는 선반조의 상태가 곧 품질로 직결됩니다. 많은 작업자들이 소프트조 성형 과정에서 미세한 오차를 범해 불량을 내기도 하는데, 이번 글에서는 기초부터 실전 팁까지 상세히 다루어 보겠습니다.

CNC선반조는 크게 재질과 용도에 따라 나뉩니다. 가장 대중적인 소프트조부터 내구성이 강한 하드조, 그리고 특수한 형태의 가공물을 위한 스페셜조까지 존재하죠. 각 타입별 장단점을 정확히 파악해야 작업 시간을 단축할 수 있습니다. 예를 들어, 이미 외경 가공이 끝난 제품을 다시 잡을 때는 부드러운 소프트조를 사용해 찍힘을 방지해야 하고, 거친 주물 상태의 소재를 강하게 잡아야 할 때는 하드조가 유리합니다. 이제 본격적으로 각 종류별 특징을 표를 통해 비교해 보며 우리 작업장에 맞는 선택법을 알아보겠습니다.

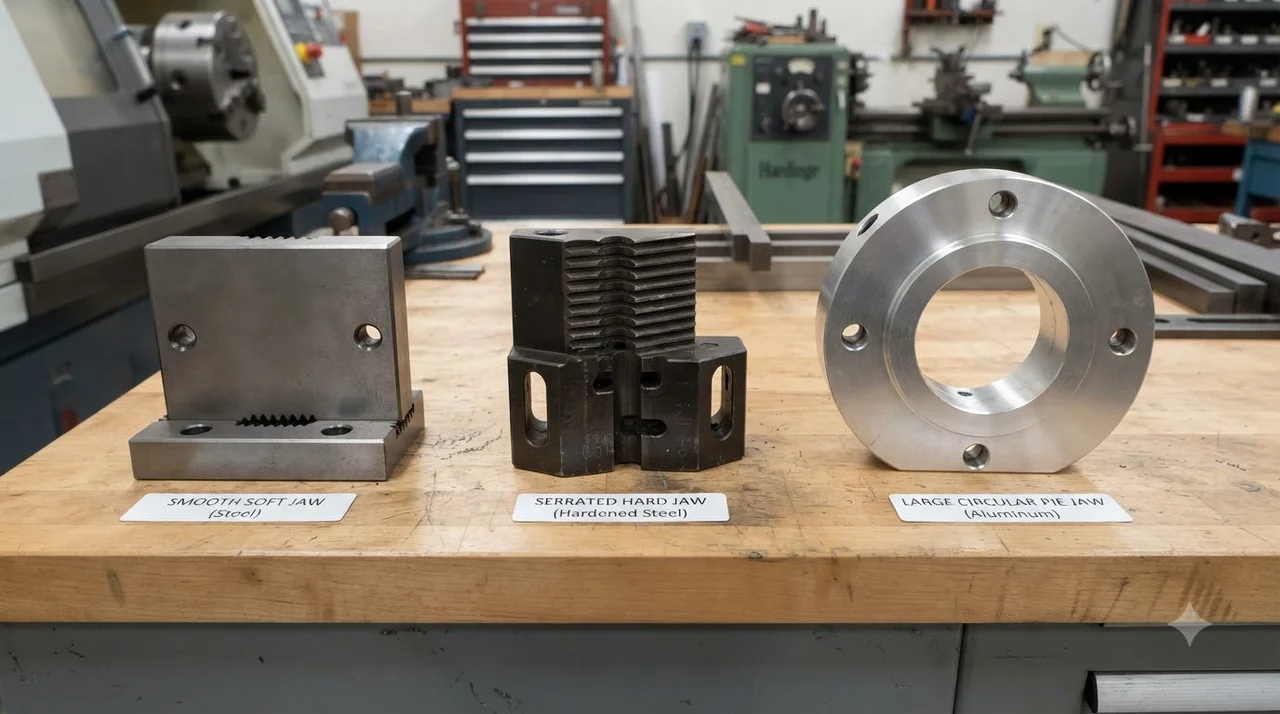

CNC선반조는 크게 세 가지 유형으로 구분할 수 있습니다. 각 유형은 가공물의 상태와 요구되는 정밀도에 따라 선택됩니다. 현장에서 가장 흔히 쓰이는 소프트조는 사용자가 직접 가공하여 사용할 수 있다는 큰 장점이 있습니다. 반면 하드조는 열처리가 되어 있어 매우 단단하며 수명이 깁니다. 아래 표를 통해 한눈에 비교해 보세요.

표에서 보시는 것처럼 가공 목적에 따라 선반조의 선택이 달라집니다. 특히 소프트조는 현장에서 보링 바를 이용해 가공물의 치수에 맞게 직접 깎아서 사용하기 때문에, 정밀도를 확보하기에 가장 유리한 형태입니다. 하지만 재질이 상대적으로 무르기 때문에 주기적으로 마모 상태를 확인하고 재성형(Re-boring)을 해주어야 합니다. 하드조는 강력한 힘으로 소재를 꽉 물어주어야 하는 초기 황삭 단계에서 필수적이며, 톱니 모양의 그립이 있어 소재가 미끄러지는 것을 방지합니다.

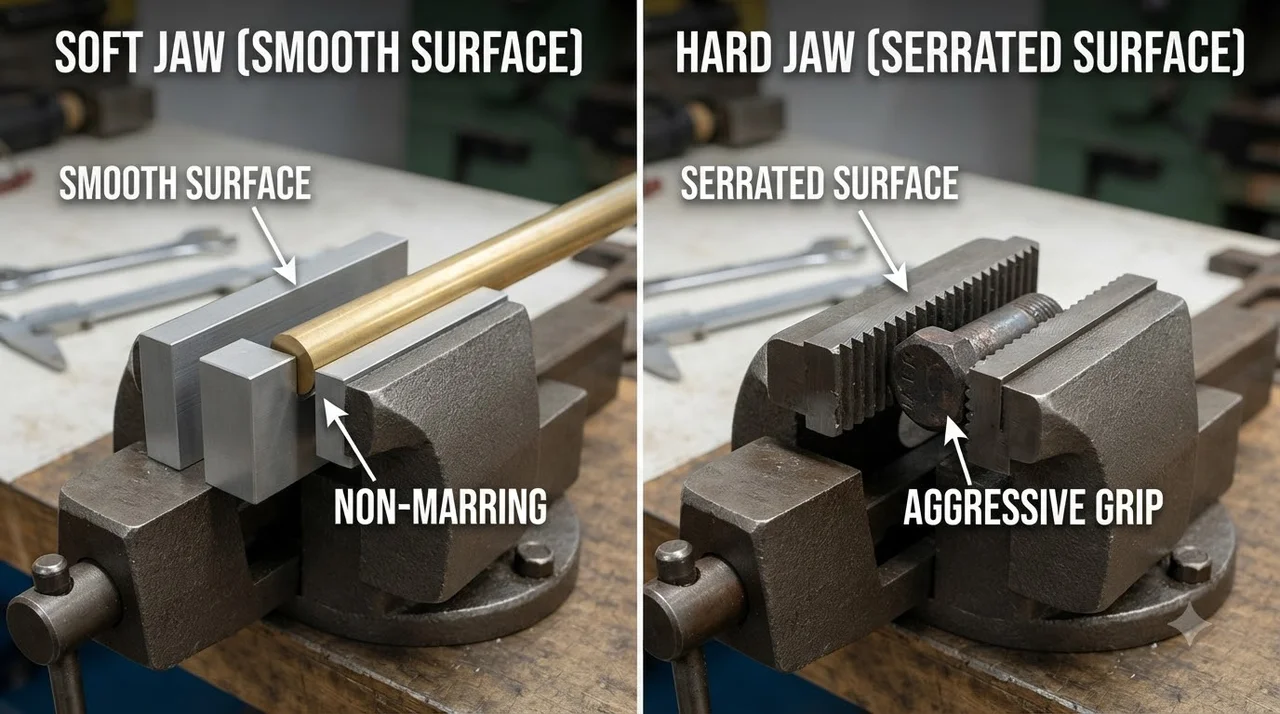

현장에서 가장 고민되는 부분이 바로 어떤 조를 장착할 것인가 하는 문제입니다. 소재의 특성과 가공 단계에 따라 결정하면 되는데요, 두 방식의 차이점을 상세히 비교해 보았습니다. 상황에 맞는 적절한 선택은 도구 수명을 연장하고 가공 시간을 단축시킵니다.

여기서 많이 실수하시는 부분이 있는데요, 소프트조는 무조건 좋고 하드조는 정밀도가 떨어진다고 생각하는 것입니다. 하지만 하드조 역시 규격품으로 제작되어 나오기 때문에 초기 세팅만 잘하면 충분한 정밀도를 보장합니다. 다만, 가공물에 톱니 자국이 남을 수 있다는 점을 고려해야 하죠. 반대로 소프트조는 너무 자주 성형하면 금방 소모되어 교체 비용이 발생할 수 있습니다. 따라서 가공물의 여유 치수와 최종 마감 상태를 고려하여 전략적으로 혼용하는 것이 가장 효율적입니다.

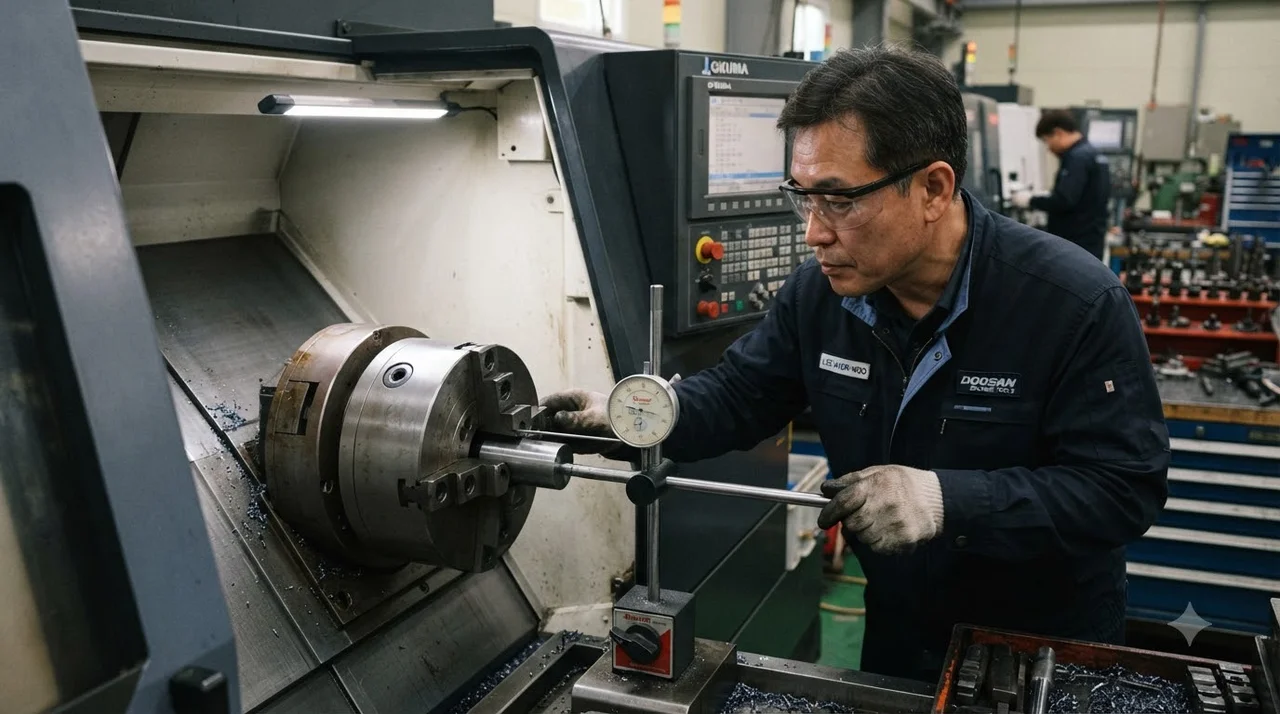

소프트조를 제대로 성형하는 것이야말로 CNC 가공의 꽃이라 할 수 있습니다. 아무리 비싼 장비라도 조 성형이 엉망이면 정밀도가 나올 수 없죠. 초보 작업자분들도 따라 할 수 있는 올바른 성형 절차를 정리해 드립니다.

성형 시 가장 중요한 포인트는 ‘실제 가공 압력’입니다. 압력을 너무 낮게 하고 성형하면, 나중에 강한 압력으로 소재를 잡을 때 조가 미세하게 벌어져 정밀도가 깨질 수 있습니다. 또한, 보링 바의 속도와 피드 값을 조절하여 선반조 내부의 표면을 매끄럽게 만들어야 소재와의 마찰력을 높이고 스크래치를 방지할 수 있다는 점을 잊지 마세요.

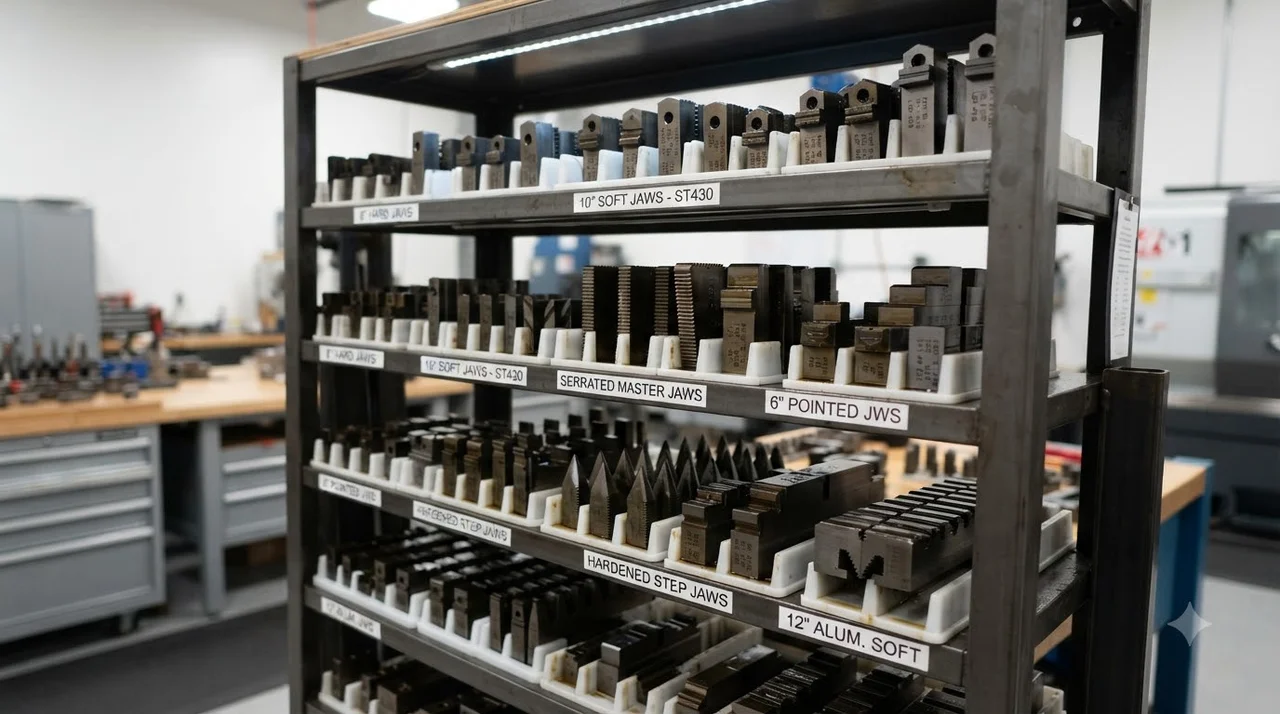

선반조는 소모품이지만 관리에 따라 사용 기간이 2배 이상 차이 날 수 있습니다. 특히 척과 조가 맞물리는 세레이션(Serration) 부분에 이물질이 끼면 사고의 원인이 되기도 합니다. 현장에서 실천할 수 있는 간단하지만 강력한 관리법을 소개합니다.

또한, 사용하지 않는 선반조는 방청유를 뿌려 습기가 없는 곳에 보관해야 합니다. 특히 소프트조는 재질 특성상 녹이 잘 슬 수 있는데, 녹이 슨 상태로 다시 성형하면 바이트의 수명을 갉아먹게 됩니다. 보관 시에는 각 조에 번호(1, 2, 3번)를 기입하여 항상 같은 세트끼리 조립될 수 있도록 관리하는 것이 좋습니다. 번호가 섞이면 미세한 중심축의 오차가 발생할 수 있기 때문입니다.

마지막으로, 조의 마모가 심해져 보링을 여러 번 반복했다면 과감하게 교체해야 합니다. 조의 두께가 너무 얇아지면 클램핑 시 변형이 일어나거나 파손될 위험이 있기 때문입니다. 소모품 비용을 아끼려다 고가의 척이나 장비를 망가뜨리는 우를 범하지 마시길 바랍니다.

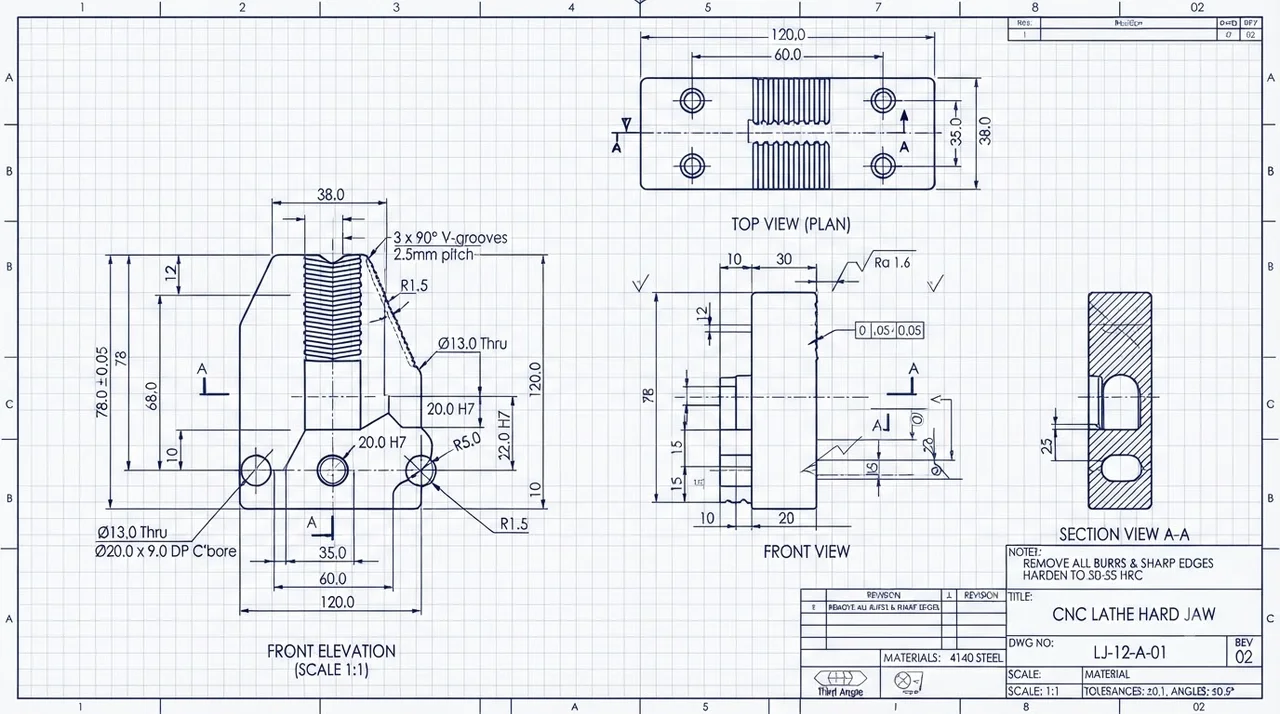

새로운 CNC선반조를 구매하거나 제작 의뢰를 할 때 반드시 확인해야 할 항목들이 있습니다. 장비의 척 사양과 맞지 않는 조를 구매하면 장착 자체가 불가능할 수 있으므로 꼼꼼한 확인이 필요합니다.

많은 분이 놓치시는 것 중 하나가 세레이션 피치입니다. 주로 삼천리나 서암 같은 국산 척은 1.5mm 피치를 많이 사용하지만, 키타가와 등 외산 척은 다른 규격을 사용하는 경우도 있습니다. 잘못된 피치의 조를 강제로 끼우면 척의 마스터 조가 손상되어 수백만 원의 수리비가 발생할 수 있습니다. 반드시 제조사 카탈로그를 확인하거나 기존 사용하던 조의 수치를 측정해 보시기 바랍니다.

“선반조는 척의 소모품이 아닌, 정밀도를 완성하는 마지막 퍼즐 조각입니다.”

— 산업 기계 설계 전문가 인터뷰 중

오늘 알아본 CNC선반조에 대한 정보가 여러분의 작업 현장에 도움이 되길 바랍니다. 작은 부품 하나가 전체 공정의 효율을 바꿀 수 있다는 점을 기억하시고, 항상 안전하고 정밀한 가공 하시길 응원합니다!
